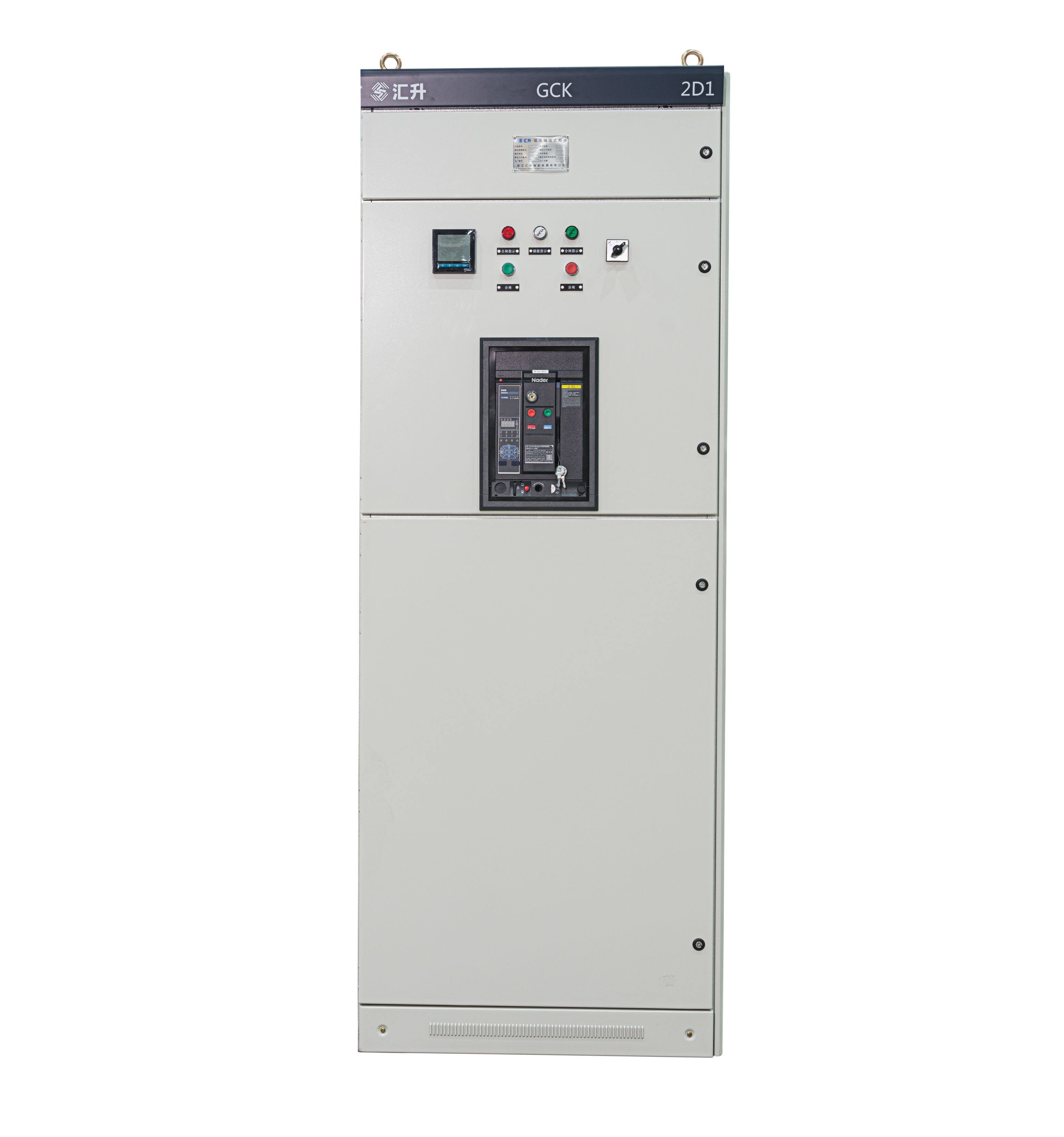

GCK(L)低壓抽出式開關柜適用于交流50Hz，額定工作電壓380V的低壓配電系統。包含動力中心(PC)和電動機控制中心(MCC)的功能，各項技術參數均達到國家標準，具有結構先進、外形美觀、電氣性能高、防護等級高、安全可靠、維護方便等特點，是冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置。
結構說明

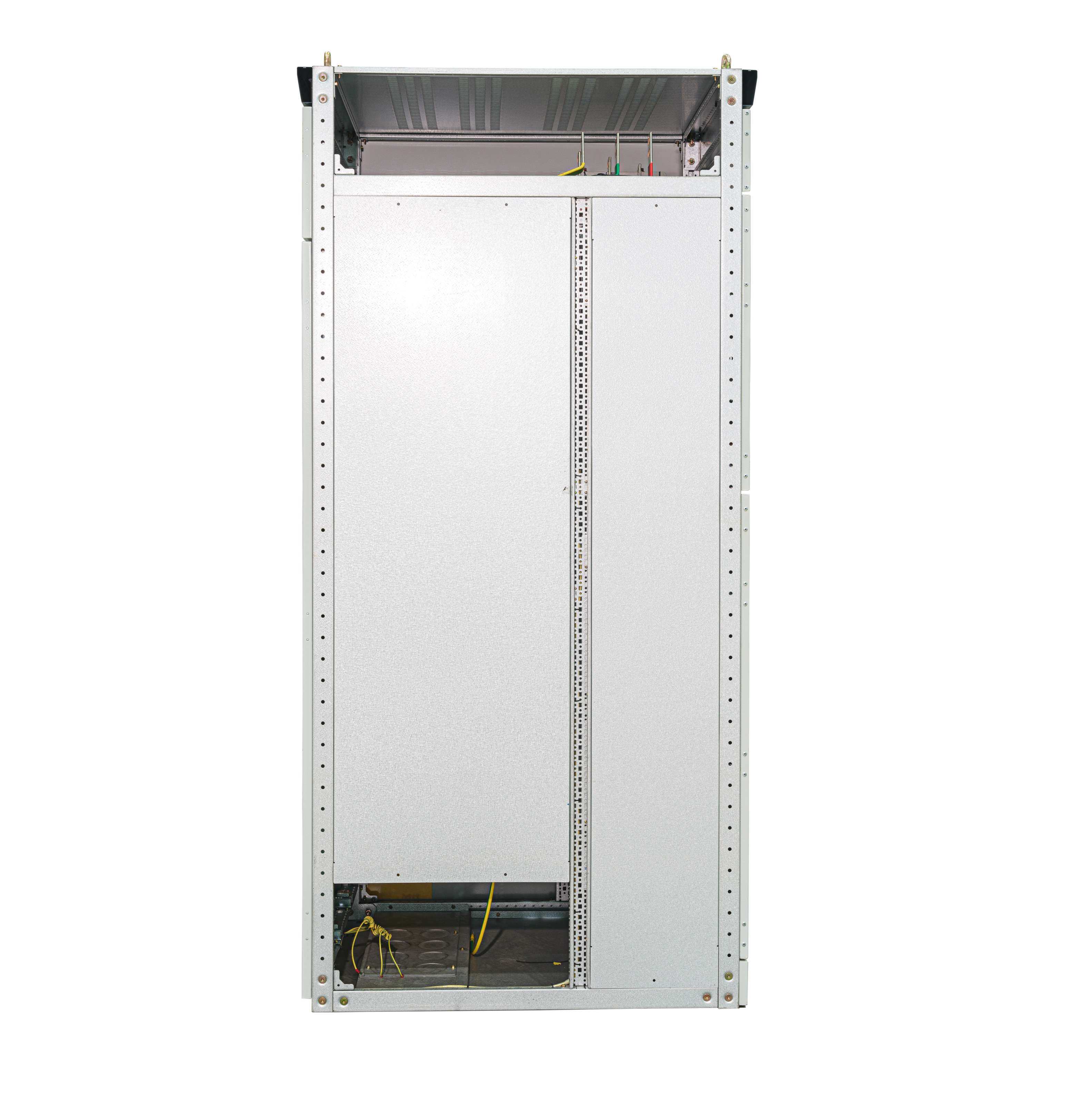

GCK(L)的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅、噴塑處理，通過螺釘緊固互相連接成基本柜架，再按需要加裝門、擋板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜。本產品柜架采用異型鋼材，利用角板定位，通過螺釘連接組合而成，零件尺寸、開孔尺寸按基本模數為25毫米，主結構設計為全拼裝式結構。
本開關柜全面符合國家標準GB7251、國際標準IEC61439-1。
主要特點
GCK(L)為拼裝式組合結構，基本骨架采用專用型材，拼裝而成；
柜體骨架，零件尺寸以及開孔尺寸按基本模數，E=25mm變化；
在MCC方案中，配電柜內分成五個區域(室):水平母線區、垂直母線區、功能單元區、電纜室、中性接地母線區，各區域互相隔離，保證線路正常運行，有效防止故障擴大；
由于框架的所有結構均以螺釘緊固連接而成，避免了焊接變形和應力，提高了精度；
零部件通用性強，適用性好，標準化程度高；
功能單元(抽屜)的抽出、插入為杠桿操作，加上導軌上配置滾動軸承使操作輕便、可靠。
